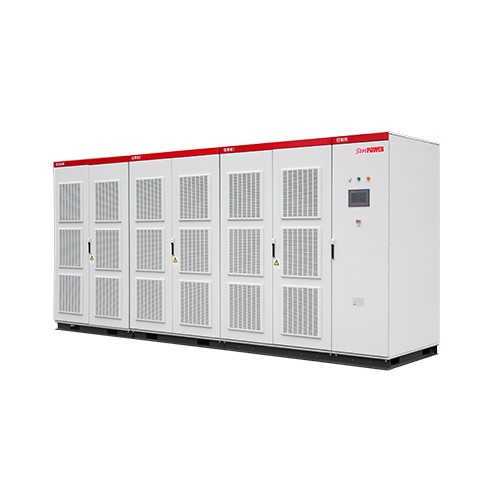

中压静止无功发生器(级联型SVG)

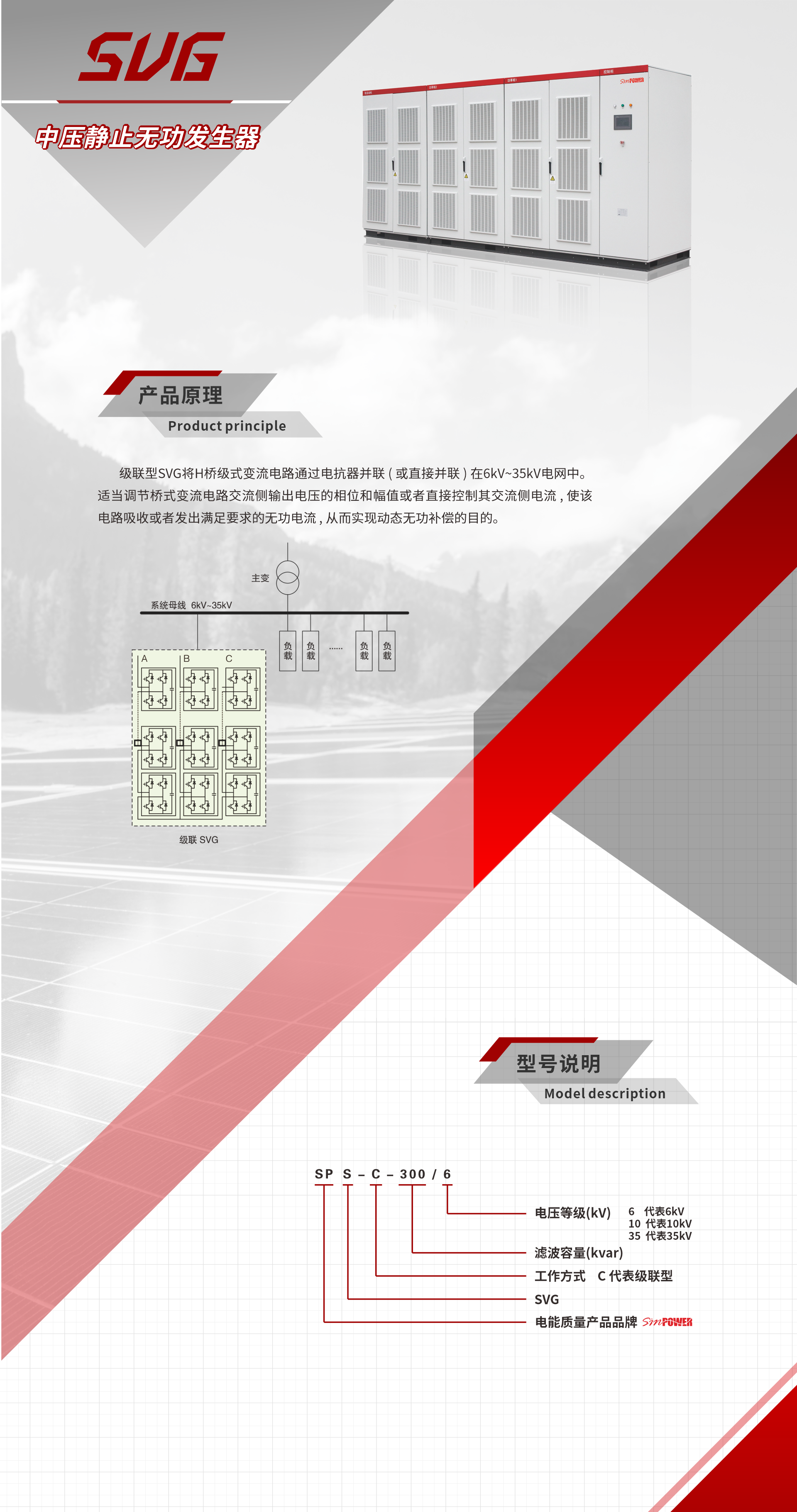

级联型SVG将H桥级式变流电路通过电抗器并联 ( 或直接并联 ) 在6kV~35kV电网中。适当调节桥式变流电路交流侧输出电压的相位和幅值或者直接控制其交流侧电流 , 使该电路吸收或者发出满足要求的无功电流 , 从而实现动态无功补偿的目的。

Parameter

技术参数

交流输入额定电压6kV/10kV/35kV

交流输入额定功率50×（1±5%）Hz

交流输入接线方式3P3L

交流输入目标功率因数在容量范围内达到设定要求

交流输入全响应时间5ms（10%~90%）

交流输入有功功率损耗＜0.8%额定功率

工作温度-10℃~+45℃

储藏温度-20℃~+65℃

相对湿度＜90%（在25℃时）

工作模式 恒功率因数、恒无功、恒电压控制可选

通讯接口远程RS485以太网通讯功能可选，上位机通讯软件可选

操作显示运行参数设置，触摸按键操作，多参数显示；运行数据记录，故障录播，参数和记录数据备份；远程控制和参数下载，控制器软件远程更新。

显示精度±2%FS

扩展能力可并联运行，满足更大容量场合需求

保护电网过欠压、电网错缺相、装置过流、装置过热、直流母线过欠压、过载自动限流保护、功率模块过流保护、控制供电异常保护、通讯故障保护、控制器异常保护、控统断电保护

查看全部

Model

规格型号

电压等级

容量Mvar

宽mm

深mm

高mm

6kV

≤1.2

2820

1300

2200

6kV

1.2~≤3.7

3740

1300

2200

6kV

3.7~≤5

5300

1300

2200

6kV

5~≤6.4

5300

1300

2400

6kV

6.4~≤8.4

5900

1500

2400

10kV

≤2

3140

1300

2200

10kV

2~≤3

4640

1300

2200

10kV

3~≤6.2

4840

1300

2200

10kV

6.2~≤8.3

6500

1300

2200

10kV

8.3~≤9.3

6500

1300

2400

10kV

9.3~≤10.7

6700

1300

2400

10kV

10.7~≤14

7300

1500

2400
