MAC系列静止无功发生器
MAC系列静止无功发生器

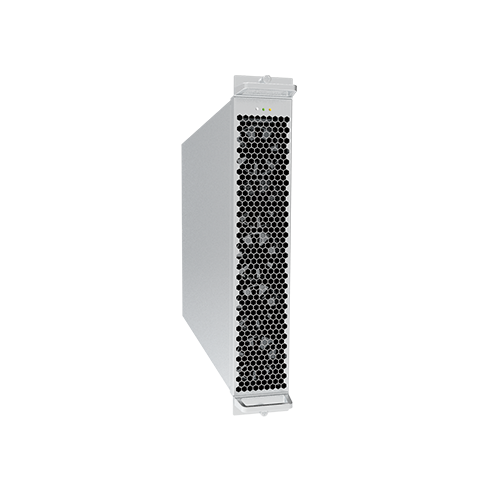

MAC系列静止无功发生器是爱科赛博针对客户设计的一款超薄、超轻、超静的静止无功发生器。高度仅88mm,25Kvar重量仅10kg,模块容量包含25kvar、35kvar,50kvar均支持插拔更换。其应用领域包括医院、数据中心、现代建筑、剧院/影院等公共建筑领域。
Features
主要特点
轻——重量轻,可单手更换
01
薄——2U高度,省地方、可嵌入
02
静——风机少、噪音小、损耗低
03
补偿效果最好——功率因数可达0.99以上,线性输出
04
产品占地面积最小——同补偿容量下,是传统补偿设备的一半体积
05
补偿方式多样化——无功,谐波、分相补偿
06
形式最多样——模块化SVG组合灵活,可拼整机、可壁挂
07
支持插拔——支持插拔、方便更换
08
Parameter
技术参数
  • 输入电压380V,-30%~+20%
  • 输入频率50Hz,±10%
  • 接线方式3P4L+PE
  • 额定容量模块:25kvar、35kvar、50kvar 整机:25~200kvar
  • 响应时间≤5ms
  • 功率损耗<3%
  • 控制模式无功补偿、恒无功、恒功率因数
  • 控制精度不低于2.5%
  • 补偿功能谐波、无功、三相不平衡,优先级可选择、设置
  • CT采样要求5A,单模块网侧、负载侧均可,多模块并机负载侧
  • 保 护过流、过热、过压等多项保护功能
  • 防护等级模块IP20,整机IP30,整机更高防护等级可定制
  • 环境温度-20℃~50℃(40℃以上降额)
  • 环境湿度≤95%(45℃)无凝露
  • 海拔高度<2000m,2000 米以上按照GB/T3859.2 降额使用
  • 外形尺寸(宽×高×深:mm) 模块:440×88×550 整机:800×2200×1000,整机尺寸可定制
  • 安装方式模块:机架式或壁挂 整机:落地式安装
  • 安装倾斜度<5度
  • 显示内容电压、负载电流、补偿电流、网侧电流、模块温度、电压畸变率、电流畸变率
  • 通讯接口及通讯方式RS485/CAN
